Bester MPPT-Ladecontroller

Design

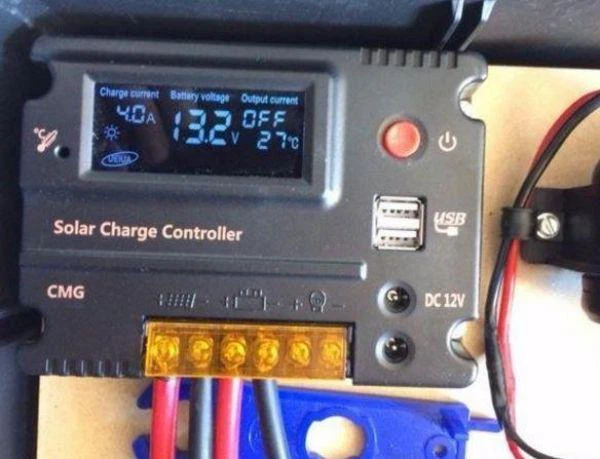

Der intelligente Laderegler GHB 20A wird in einem eleganten schwarzen Gehäuse geliefert, das in jedem System gut aussieht. Im Mittelpunkt des Designs steht das große LCD-Display. Dies ist ein Display im umgekehrten Stil, das zum eleganten Erscheinungsbild beiträgt. Während Ihre Batterien geladen werden, zeigt es Ihnen den Ladestrom an, sodass Sie nachvollziehen können, wie viel Strom Ihre Panels produzieren. Es zeigt auch die Spannung Ihrer Batterien an und gibt Ihnen einen Hinweis darauf, wie viel Batterielebensdauer Ihnen noch bleibt.

Eine unserer Lieblingsfunktionen dieses Controllers ist die Möglichkeit, den Ausgangsstrom anzuzeigen. Sie können mehrere Gleichstromgeräte an den Laderegler anschließen und auf einen Blick sehen, wie viel Strom sie aus Ihrem System beziehen.

Alle elektrischen Anschlüsse sind mit einer gelben Klappblende abgedeckt. Dies hält Ihre Verbindungen sichtbar, schützt sie jedoch vor Kurzschlüssen. Auf der rechten Seite Ihres Controllers finden Sie zwei DC-Ausgänge und zwei USB-Anschlüsse. Diese können zum Aufladen Ihrer Telefone oder anderer elektronischer Geräte verwendet werden und bieten einen 5-V-1A-Ausgang.



Kapazität

Dieser 20A-Laderegler hat eine maximale Eingangsleistung von 240 Watt. Es empfiehlt sich, etwas Spielraum zu lassen, daher würden wir nicht empfehlen, diesen Controller direkt an 240-Watt-Solarmodule anzuschließen. Wir empfehlen eine Begrenzung von 200 W. Abgesehen davon ist es sehr effizient. Selbst wenn Sie ein 100-Watt-System oder weniger haben, funktioniert der Controller immer noch wie erforderlich und mit minimalen Verlusten.

Ein Bereich, in dem der Controller etwas eingeschränkt ist, ist die Ausgangskapazität. An die „Last“-Klemmen können Sie nicht mehr als 20 A Last anschließen. Es gibt jedoch keinen Grund, warum Sie diese Elemente nicht an die Batterie anschließen könnten. Wenn Sie anspruchsvolle Lasten wie eine Kaffeemaschine, einen Kühlschrank oder einen Wechselrichter mit mehr als 250 Watt betreiben möchten, können Sie die Lastklemmen dieses Controllers nicht verwenden. Ihr System funktioniert weiterhin normal, Sie können jedoch den Stromverbrauch nicht sehen.

Der Controller kann sowohl mit 12V- als auch mit 24V-Systemen verwendet werden, diese müssen jedoch aufeinander abgestimmt sein. Sie können ein 12-V-Panel nicht an eine 24-V-Batteriebank anschließen und umgekehrt.



Sicherheit

Einer der Hauptgründe, warum uns dieser Laderegler gefällt, sind die Sicherheitsfunktionen. Durch Überladen können Ihre Batterien beschädigt werden (im Fall von ventilgeregelten Batterien) oder es können explosive und giftige Dämpfe freigesetzt werden (im Fall von Batterien mit überfluteten Zellen). Dieser Controller verhindert, dass Batterien überladen werden. Wenn sie zu 99 Prozent voll sind, werden die Solarmodule abgeschaltet. Es kann automatisch Probleme wie ein kurzgeschlossenes Solarpanel oder einen Überspannungszustand erkennen und das System abschalten, um Gefahren vorzubeugen.

Während die persönliche Sicherheit ein Minimum darstellt, gibt es auch mehrere Sicherheitsfunktionen, die verhindern, dass Ihre Ausrüstung beschädigt wird. Dieser Controller führt die ordnungsgemäße dreistufige Ladung durch, die für Blei-Säure-Batterien erforderlich ist. Es ermöglicht eine Massenladung (bis zu 80 Prozent der Batteriekapazität), eine Erhaltungsladung (die letzten 20 Prozent der Kapazität) und eine Ausgleichsladung, die zum Ausgleichen der Batteriezellen und zur Verlängerung der Lebensdauer verwendet wird. Wenn Sie Akkus mit Garantie kaufen, führt die Verwendung eines Ladereglers ohne diese Funktion zum Erlöschen Ihrer Garantie.



Effizienz

Der GHB 20A ist ein PWM-Laderegler, was für Pulsweitenmodulation steht. Bei hellem Sonnenlicht erzeugen Ihre Solarmodule eine sehr hohe Spannung. Dieser Controller senkt die Spannung ordnungsgemäß ab, um den für Ihre Batterien erforderlichen Ladezustand zu erreichen. Dies ist nicht der effizienteste Controller auf dem Markt, aber für kleinere Systeme mehr als ausreichend. Das Hauptproblem ist die Anzeige. Im Betrieb verbraucht es etwa 0,5 A bei 12 V. Bei einem 240-A-Stunden-System (typische Installation mit zwei Batterien) verlieren Sie etwa 5 Prozent Ihrer täglichen Kapazität für den Betrieb des Displays. Für uns war die Möglichkeit, zu wissen, wie viel Ladung wir noch hatten, ein fairer Kompromiss für eine kleine Menge Strom. Wenn Sie jedoch versuchen, den letzten Tropfen Leistung aus Ihrem System herauszuholen, ist dies nicht die Lösung, die wir empfehlen würden.

Renogy Wanderer

Renogy hat sich als Hersteller hochwertiger Solaranlagen einen Namen gemacht. Sie waren eines der ersten Unternehmen auf dem Verbrauchermarkt mit der neuesten Charge hocheffizienter monokristalliner Module, und Verbraucher wenden sich immer wieder an sie, wenn sie nach Effizienz suchen.



Design

Der Wanderer hat ein schlichtes, modernes Design, das in jedem System gut aussieht. Das schwarze Gehäuse ist glatt und elegant, mit leicht abgerundeten Kanten, die einen Kontrast zu den scharfen Rändern bilden. An der Oberseite befinden sich drei LED-Anzeigen. Das grüne Licht leuchtet, um anzuzeigen, dass Ihre Solarmodule eingeschaltet sind, und das rote Licht leuchtet, um anzuzeigen, dass Ihre Batterien geladen werden. Es ist wichtig zu beachten, dass dieses Licht nur leuchtet, um Ihnen anzuzeigen, dass die Akkus aktiv geladen werden, nicht aber, dass sie geladen sind. Wenn Sie das Solarlicht sehen, aber das Batterielicht aus ist, wissen Sie, dass die Batterien vollständig aufgeladen sind.

Dieses Ladegerät verfügt über leicht unterschiedliche Ladeprofile für verschiedene Batterietypen. Durch Drücken der weißen Taste ändert sich die endgültige LED-Farbe, sodass Sie wissen, dass Sie das richtige Profil ausgewählt haben. Das Licht ist grün für versiegelte Batterien, orange für Gelzellenbatterien (AGM) und rot für Batterien mit überfluteten Zellen.

An der Basis befinden sich vier Schraubklemmen zum Herstellen Ihrer Anschlüsse. Diese Klemmen nehmen 14-AWG-Kabel auf und bieten Anschlüsse für Ihre Panels und die Batterien.



Kapazität

Der Wanderer ist für 30 A ausgelegt. Damit können Sie bis zu 360 Watt Leistung für ein 12-Volt-System nutzen. Aus Sicherheitsgründen empfehlen wir, nicht mehr als 300 Watt zu verwenden, um an sonnigen Tagen etwas Spielraum zu haben.

Wenn Sie ein spezielles Batteriesystem verwenden, können Sie etwas mehr Kapazität aus diesem Controller herausholen. Sowohl versiegelte als auch AMG-Batterien unterstützen etwas höhere Spannungen, die dieser Controller unterstützt. Dadurch können Sie die volle Nennkapazität des Akkus nutzen, wo andere Controller die Vorteile dieses Systems nicht nutzen könnten.



Sicherheit

Das Besondere an diesem Ladegerät ist, dass es anstelle eines dreistufigen Ladezyklus tatsächlich über ein vierstufiges Ladegerät verfügt. In der Endphase des Ladevorgangs stellen die meisten Controller während der letzten 20 Prozent des Ladezyklus eine konstante Spannung bereit, da dies der Bereich ist, in dem die Batterien beschädigt werden können. Unter idealen Bedingungen würden diese Batterien jedoch mit einem sehr hohen Strom gestartet, der mit steigender Spannung linear abfällt. Das bedeutet, dass die letzten 20 Prozent des Ladevorgangs oft 8 Stunden oder länger dauern. Dieser Controller unterstützt diese lineare Verschiebung des Ladestroms, die Renogy als „Boost“-Zyklus bezeichnet. Dies bedeutet, dass der Controller Ihre Batterien schneller aufladen kann als dreistufige Ladegeräte, ohne dass Ihre Batterien beschädigt werden oder Gase austreten.

Es gibt außerdem einen umfassenden internen Diagnoseschaltkreis, der den Betrieb des Controllers verhindert, wenn Verkabelungsprobleme auftreten. Es kann die umgekehrte Polarität überprüfen, sodass ein versehentliches Vertauschen zweier Drähte keine Probleme verursacht. Es kann auch Erdschlüsse erkennen, die normalerweise auftreten, wenn ein Pluskabel Kontakt mit etwas hat, das es nicht sein sollte.

Es schützt auch vor verschiedenen Batteriefehlerzuständen, einschließlich Überladung, Tiefentladung und Kurzschluss.



Effizienz

Wie die meisten preisgünstigen Laderegler verwendet auch dieser eine Pulsweitenmodulation, um die Ladebedingungen zu regeln. Solange die Spannung der Solarmodule höher ist als die der Batterien, können diese ausreichend aufgeladen werden. Obwohl es auf der Vorderseite des Controllers nur sehr wenige Kontrollleuchten gibt, bedeutet dies, dass bei der Verwendung praktisch kein Stromverlust auftritt. Wenn die Solarmodule keinen Strom erzeugen, leuchten keine Lichter auf, wodurch eine Selbstentladung verhindert wird.

Ein weiterer Vorteil für die Effizienz dieses Controllers ist die Unterstützung der negativen Erdung. Dies ist eine Verkabelungsart, die am häufigsten in Automobilanwendungen verwendet wird. Nur das Pluskabel ist mit dem Stromkreis verbunden, während das Minuskabel mit einer geerdeten Masse oder dem Fahrzeugchassis verbunden ist. Dies kann insbesondere bei längeren Strecken viel Geld bei der Verkabelung sparen.

Zu guter Letzt unterstützt dieser Laderegler die Temperaturregulierung. Wenn Batterien nicht schon kompliziert genug wären, ändern sich ihre Anforderungen an die Lade- und Entladeleistung mit der Temperatur. Wenn es kalt ist, haben sie eine geringere Kapazität. Wenn es heiß ist, haben sie eine höhere Kapazität. Dieser Regler gleicht die Temperatur aus. Ohne dies könnte es bei sehr kalten Bedingungen zu einer Überladung Ihrer Batterien kommen. Der Controller würde anzeigen, dass die Batterien zu 80 Prozent voll sind, obwohl dies in Wirklichkeit die maximale Ladung ist, die sie unter den aktuellen Umgebungsbedingungen bewältigen können. Dieser Controller weiß, wann das passiert, und schaltet den Strom zum richtigen Zeitpunkt ab.



Obwohl dies der teuerste Controller auf unserer Liste ist, ist er bis zu 30 Prozent effizienter als Standard-Controller. Es verfügt über mehrere Hauptmerkmale, die es zur ersten Wahl für alle machen, die ein System mit hoher Kapazität benötigen oder sich bei Grundbedürfnissen auf ihre Solaranlage verlassen.

Design

Der Renogy Tracer 4210 ist viel größer als die anderen, die wir uns angesehen haben. Bei näherer Betrachtung werden Sie jedoch feststellen, dass der größte Teil des Platzes vom rückseitig montierten Kühlsystem eingenommen wird. Die Hochleistungstechnologie dieses Controllers kann nicht zu heiß werden, ohne dass die Effizienz sinkt. Daher sind die Kühlrippen eine entscheidende Komponente.

Es besteht aus Aluminium, das langlebig, leicht und attraktiv ist. Es fühlt sich viel stabiler an als die Kunststoff-Controller, muss aber sicher montiert werden. Auf der Vorderseite befinden sich drei LED-Anzeigen und ein kleines Display. Die Anzeigen zeigen an, dass die Solarmodule Strom erzeugen, den Zustand der Batterie und eine Temperaturanzeige, die darauf hinweist, dass die Leistung aufgrund extremer Temperaturen reduziert ist.

Das LCD-Display auf der rechten Seite zeigt den Betriebsmodus des Controllers, den Timer und den Batterietyp an. Dies sind keine Indikatoren, die Sie ständig benötigen (sie sind hauptsächlich während der Einrichtung nützlich), aber wir werden bald erklären, warum diese Funktion so wichtig ist.

Unten befinden sich drei Terminalsätze. Hiermit werden die Solarmodule, die Batterie und Ihre Last verbunden. Die Tatsache, dass Ihre Last durch den Controller läuft, ist wichtig. Wir haben es schon einmal beim GHB-Controller gesehen, aber hier ist es eine viel leistungsfähigere Funktion.





Kapazität

Im Gegensatz zu den von uns bereits betrachteten PWM-Controllern nutzt dieses Modell die MPPT-Technologie. Dies bedeutet, dass die Nennleistung ein wenig anders ist als bei anderen. Die Nennleistung von 40 A ist für den maximalen Entladestrom in eine 12-V-Batteriebank ausgelegt. Das bedeutet, dass Sie 400 W Solarstrom mit einem 12-V-Batteriesystem oder 800 W Solarstrom mit einem 24-V-System verbinden können. Aber diese Panels müssen nicht aufeinander abgestimmt sein. Tatsächlich können sie nicht verglichen werden. Wenn Sie eine 12-V-Batteriebank aufladen, benötigen Sie mindestens 24 V oder mehr von Ihrer Solaranlage. Sie können zwei 12-V-Panels in Reihe schalten oder ein einzelnes 24-V-Panel verwenden. Ob Sie es glauben oder nicht, Sie können fast so viele verbinden, wie Sie möchten. Dieser Controller akzeptiert eine Eingangsspannung von bis zu 100 V.

Es nimmt diese extrem hohe Spannung und wandelt sie auf die entsprechende Ladespannung herunter. Dies gibt Ihnen viel mehr Flexibilität bei der Gestaltung Ihres Systems. Möchten Sie später ein weiteres Panel hinzufügen? Kein Problem! Wirf es einfach da hoch. Möchten Sie drei Panels betreiben? Perfekt. Spannungen mischen und anpassen? Solange Sie unter 100 V bleiben, können Sie loslegen.



Sicherheit

Die Sicherheitsfunktionen dieses Controllers sind ziemlich Standard. Es gibt einen integrierten Überspannungsschutz, der es Ihnen ermöglicht, bis an die Spitze seiner 40-A-Kapazität zu gehen. Außerdem wird verhindert, dass Ihre Batterien überladen und entladen werden. Darüber hinaus kann es auch verhindern, dass Sie zu viel Strom durch die Last ziehen, was zu Schäden an Ihrer Verkabelung oder Ihren Batterien führen könnte.

Erinnern Sie sich an das LCD-Display, das wir zuvor erwähnt haben? Einer dieser Indikatoren umfasst einen Timer. Sie fragen sich vielleicht, wofür das ist. Nehmen wir an, Ihre Batterien sind zu 100 Prozent aufgeladen. Der Controller schaltet dann die Solarmodule ab. Sind die Akkus aber im Einsatz, sinkt Ihr Ladestand schnell auf 99 Prozent. Der Controller würde sich dann öffnen und den Ladevorgang in weniger als einer Minute abschließen. Dadurch kann es zu einem Zyklus kommen, in dem sich das Ladegerät ständig ein- und ausschaltet, was seine Lebensdauer verkürzt. Der Timer verhindert, dass der Controller 30 Minuten lang eingeschaltet bleibt, nachdem die Batterien aufgeladen sind. Dies sorgt für eine lange Lebensdauer und verhindert Spannungsspitzen, die Geräte beschädigen können.





Effizienz

MPPT steht für Maximum Power Point Tracking. Dies ist der effizienteste Weg, um ein Gleichgewicht zwischen der gewünschten Ladespannung der Batterien und der idealen Leistung der Solarmodule zu finden. Sie werden sich erinnern, dass wir erwähnt haben, dass PWM-Controller die Leistung auf den richtigen Wert „reduzieren“. Dies ist ein verlustbehafteter Prozess. Ein Teil des Stroms geht an den Innenwiderstand des Reglers verloren. Es können jederzeit bis zu 30 Prozent der Leistung verloren gehen. MPPT-Regler können die Leistung tatsächlich in die gewünschte Leistung umwandeln. Dies hat einen Umwandlungswirkungsgrad von 97 Prozent.

Aber nicht nur bei der Konvertierung ist dieser Controller effizienter. Es gibt Zeiten, in denen ein 12-V-Panel weniger als 12 V erzeugt. Dies geschieht normalerweise morgens oder abends, wenn das Licht schwach ist. Mit einem PWM-Controller ist ein Laden der Batterien nicht möglich, da die Spannung nicht erhöht werden kann. Sie erinnern sich jedoch, dass dieser Controller eine Eingangsspannung von mindestens 24 V benötigt. Aufgrund der höheren Spannung wird selbst die kleinste Menge Sonnenlicht zum Laden Ihrer Batterien genutzt. Dies führt zu einer Tracking-Effizienz von 99 Prozent, was bedeutet, dass nur 1 Prozent des gesamten Tageslichts ungenutzt bleibt.



Für welche Variante Sie sich entscheiden, hängt von der Größe Ihrer Solaranlage ab und davon, wie viel freie Kapazität Sie haben. Wenn Sie über 400 Watt Solarstrom verfügen oder mit sehr geringen Margen arbeiten und der Strom knapp ist, ist der Renogy Tracer 4210 sein Geld wert. Sie erhalten jeden Tag mehr als 30 Prozent mehr Ladung von Ihren Solarmodulen und stellen so sicher, dass Ihre Batterien jede Nacht aufgeladen sind. Dieser Laderegler ist ideal für den Einsatz in einem Heimsystem, in dem Sie einen Kühlschrank, eine Mikrowelle, eine Heizung oder andere anspruchsvolle Geräte betreiben.

Für kleinere Systeme, beispielsweise solche, die zum Betrieb einer Brunnenpumpe verwendet oder in einem Wohnmobil installiert werden, empfehlen wir den intelligenten Laderegler GHB 20A. Dieser Controller verfügt über ein Display, das wir als unglaublich praktisch empfanden. Sie wissen immer genau, wie geladen Ihre Akkus sind, und können Ihre Telefone direkt über den Controller aufladen. Wenn Sie kleine elektronische Geräte aufladen, empfehlen wir Ihnen, eine Power Bank mit 20,000 mAh hinzuzufügen. Diese können über den integrierten Eingang des Controllers aufgeladen werden, sodass Sie über USB betriebene Geräte mit etwas mehr Energie versorgen können.

Wenn Ihnen mehr Effizienz am Herzen liegt, ist der Renogy Wanderer eine gute Mittelklasse-Option. Dieser Laderegler unterstützt bis zu 300 Watt Solarstrom und verbraucht sehr wenig Standby-Strom.

Egal für welche Option Sie sich entscheiden, Sie werden froh sein, dass Sie sich für einen hochwertigen Solarladeregler gegenüber einem Sparmodell entschieden haben. Diese Controller sind nicht viel teurer als ihre günstigeren Gegenstücke, können Ihnen aber Tausende unnötiger Panels und leerer Batterien ersparen.
